Močne točke
Funkcija

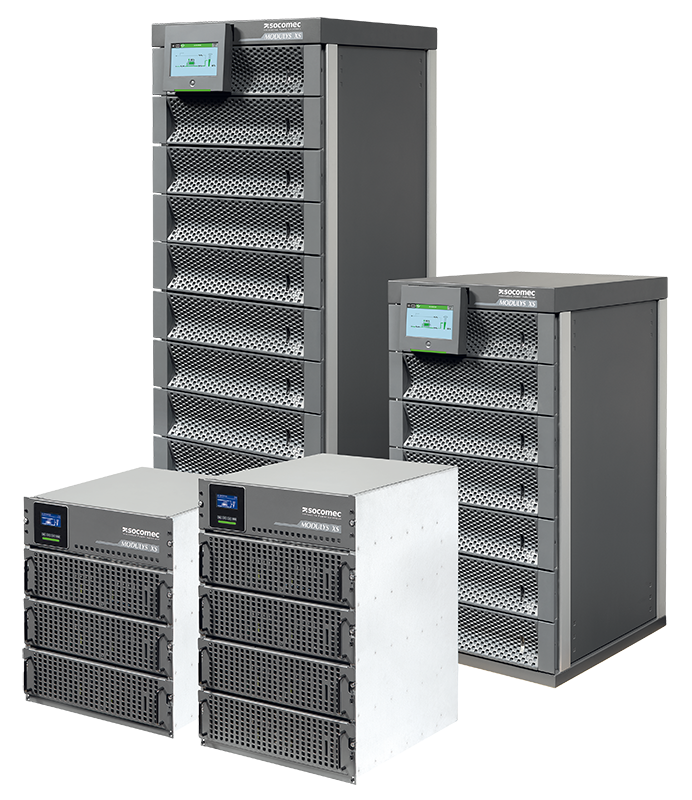

MODULYS XS je ultra modularen enofazni UPS, zasnovan za kritične vrste uporabe, ki zahtevajo stalno razpoložljivost in prilagodljivost. Je popolna izbira za nadgradnje mesta uporabe ali postopno povečanje moči, saj zagotavlja brezhibno razširljivost brez tveganja od 2,5 do 20 kW. Zaradi modulov z možnostjo menjave med delovanjem in decentralizirane arhitekture zagotavlja visoko stopnjo zanesljivosti brez posamezne točke okvare, hkrati pa poenostavlja vzdrževanje in dolgoročen razvoj sistema.
Skladnost s standardi
– EN/IEC 62040-1
– AS 62040-1 EN/IEC 62040-2
– AS 62040-2 IECEE CB Scheme EN/IEC 62040-3
– AS 62040-3
Prednosti
Zanesljivost z nadgradljivostjo
Napajalni modul:
– Stopnja MTBF daleč presega standard na trgu.
– Vgrajena galvanska izolacija.
– Izolacija napake napajalnega modula zagotavlja, da ostane preostanek sistema popolnoma zaščiten.
– Napajalni moduli, odporni na tropsko klimo (zaščitni lak).
Brez posamezne točke okvare:
– Popolnoma neodvisna inteligenca na modul z modularnim paralelnim nadzorom.
– Avtonomna logika nadzora delovanja v vsakem modulu za izboljšano odpornost in brezhibno nadgradljivost moči.
Tehnologija menjave med delovanjem brez tveganja
– Obnovitev storitve v 2 minutah – varno jo samodejno izvedete vi.
– Na podlagi edinstvene tehnologije, preizkušene na terenu.
– Postopek menjave med delovanjem za napajalne module in elektronske plošče.
– Vtični akumulatorski sklopi za podaljšanje časa avtonomije.
– Popolni dostop s sprednje strani za varno in hitro vzdrževanje.
Varnost je zagotovljena na vsakem koraku:
– Priključek brez napajanja za odpravljanje iskrenja in zagotavljanje varnega rokovanja.
Zasnovano za razvoj z vašim področjem uporabe – leto za letom
Koncept »Forever Young« zagotavlja nižje skupne stroške lastništva (TCO) in manjši vpliv na okolje, saj podaljša življenjski cikel UPS-a z menjavo delov med delovanjem – brez zaustavitve in preoblikovanja.
– Zagotovljena združljivost za več kot 20 let.
– Modernizacija in razširitev med delovanjem – brez izpadov ter brez nepotrebnih sprememb sistema ali inštalacije.
– Dolgoročna razpoložljivost nadomestnih delov in popolna podpora servisa.
Aplikacije
- Budova - dostupnosť IT infraštruktúry
Tehnične lastnosti
| Sistem UPS MODULYS XS(1) | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Reža | 9 | 6 | 4 | 3 |
| Moč [Sn] | do 20 kVA | do 15 kVA | ||
| Moč [Pn] | do 20 kW | do 15 kW | ||
| Faktor moči | 1 | |||
| Število močnostnih enot | 4 | 3 | ||
| Vhod/izhod | X/1 | |||
| Redundantna konfiguracija | N + x | |||
| Vhod | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Nazivna napetost | 230 V, 1 faza + N (± 20 %), 400 V, 3 faze + N (± 20 %) | |||
| Frekvenca | 50/60 Hz ± 10 % | |||
| Faktor moči | > 0,99 | |||
| Izhod | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Napetost | 230 V (1 faza) ± 3 % (nastavljivo na 208/220/240 V) | |||
| Frekvenca | 50/60 Hz ± 2% (± 0,1 % v baterijskem načinu) | |||
| Prevelika obremenitev | 110 %: 1 minuta, 130 %: 10 sekund, 200 %: 5 period | |||
| Obvod | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Napetost | nazivna izhodna napetost ± 15 % | |||
| Frekvenca | 50/60 Hz ± 2 % (nastavljivo za združljivost z generatorjem) | |||
| Izkoristek | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Načinu z dvojno pretvorbo | do 92,8 % | |||
| Okolje | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Temperatura okolja | 0–40 °C (15–25 °C za kar najdaljšo življenjsko dobo baterije) | |||
| Relativna zračna vlažnost | 0–95 %, brez kondenzacije | |||
| Največja dovoljena nadmorska višina | 2000 m brez zmanjšanja zmogljivosti | |||
| Omara za UPS | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Prikazovalnik | 7-palčni na dotik | 3,5-palčni | ||
| Mere, Š x G x V (mm) | 550 x 635 x 1460 | 550 x 635 x 1060 | 449 x 570 x 708 | 449 x 570 x 575 |
| Masa (prazna omara) (kg) | 120 | 90 | 50 | 44 |
| Barva | RAL 7016 | |||
| Razred zaščite | IP20 | |||
| Standardi | ||||
|---|---|---|---|---|
| Model | PM | RM | ||
| Varnost | IEC 62040-1: 2017 (poročilo CB) | |||
| Elektromagnetna združljivost | IEC 62040-2: 2005 | |||
| Deklaracija izdelka | CE, RCM (E2376), UKCA, EAC | |||
(1) Na zahtevo je na voljo daljši čas avtonomije.
Standardne komunikacijske funkcije
– Uporabniku prijazen 7-palčni večjezični barvni grafični zaslon na dotik (modeli MC).
– Večjezični grafični zaslon LCD (modeli RM in TC).
– 2 reži za komunikacijske možnosti.
– Vrata USB za prenos poročila in dnevniške datoteke UPS-a.
– Ethernetna vrata za servisiranje.
Komunikacijske možnosti
– Vmesnik s prostimi kontakti (prilagodljivi popolnoma mehanski kontakti).
– MODBUS RTU RS485 ali MODBUS TCP.
– Vmesnik BACnet/IP.
– NET VISION: profesionalni vmesnik za ethernet (WEB/SNMP) za varen nadzor UPS-a in daljinsko samodejno zaustavitev operacijskih sistemov.
– Prehod IoT za storitve podjetja Socomec v oblaku in mobilna aplikacija SoLive UPS.
– Oddaljeni zaslon na dotik.
Okoljski podatki
– Podaljšan življenjski cikel UPS-a s konceptom »Forever Young«
– Proizvedeno v skladu s certifikatom ISO 14001
– Oddaljeno vzdrževanje zmanjša stroške prevoza
Skladno z direktivo RoHS
PEP ecopassport® na voljo
