Močne točke
Funkcija

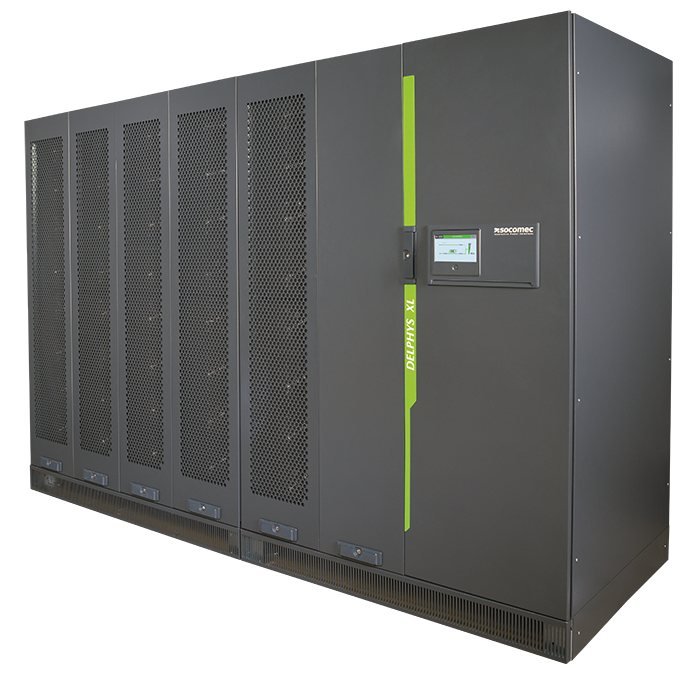

Delphys XL je izjemno majhen UPS z najvišjo učinkovitostjo v svojem razredu. Posledično se ponaša z veliko redundanco ter zagotavlja hitro in varno vzdrževanje. Popolnoma odporna arhitektura UPS-a odpravlja običajne posamezne točke okvare.
Skladnost s standardi
– EN/IEC 62040-1
– EN/IEC 62040-2
– EN/IEC 62040-3
– EN/IEC 62040-4
Prednosti
Prilagodljiva integracija z majhnimi prostorskimi zahtevami
– Visokozmogljiv UPS v kompaktnem in optimiziranem ohišju
– Izjemno prilagodljiva povezava z vašim električnim okoljem
– Preprosta in hitra uvedba celotnega sistema UPS
– Zasede do 70 % manj prostora pri uporabi v kombinaciji z litij-ionskimi akumulatorji
– Napredne funkcije preskušanja na mestu uporabe za potrditev delovanja pred zagonom
Neprekosljiva robustnost za kar največjo razpoložljivost
– Arhitektura UPS-a odpravlja posamezno točko okvare, ki je pomanjkljivost običajnih monolitnih UPS-ov.
– Na okvare odporna zasnova v načinu dvojne pretvorbe energije zagotavlja redundanco 80 % nazivne moči.
– Samozadostni napajalni gradniki z naprednim selektivnim prekinjanjem povezav.
– Zasnovan na naši platformi z visoko močjo XL, ki je bila preskušena na terenu.
– Omejeno število pretvornikov moči. Vsak je zasnovan za odpravljanje morebitnega širjenja okvar za najdaljši povprečni čas med izpadoma.
– Zmogljiv in robusten statični by-pass.
Najboljše upravljanje in prihranek energije v svojem razredu
– 99,1-% izkoristek v načinu pametne pretvorbe.
– 97,1-% standardni način VFI.
– Funkcija „takojšnjega vklopa iz stanja pripravljenosti“ za višjo učinkovitost sistema pri nizki obremenitvi.
– Več naprednih načinov delovanja in preskušanja za znižanje skupnih stroškov lastništva.
– Pripravljen za funkcionalnosti za podporo omrežja.
Interoperabilnost kritične verige
– Zasnovan tako, da je primeren za arhitekture distribucije moči katerega koli podatkovnega centra.
– Napredne funkcionalnosti za zagotavljanje stabilnosti motornih agregatov po ponovnem zagonu ali občutnih nihanjih obremenitev.
– Zasnovan je za popolno souporabo z našim sistemom STS, nameščenim za UPS-om.
– Podpira tudi najkompleksnejše kombinacije porabnikov.
Preprosto in varno vzdrževanje, ki zagotavlja kratek srednji čas do popravila
– Krajši srednji čas do popravila, ki ga zagotavljajo napajalni gradniki, ki jih je mogoče odstraniti med delovanjem.
– Napajalne gradnike je mogoče odstraniti brez ravnanja s kabli.
– Dostop do vseh delov s sprednje strani.
– Varno servisiranje zaradi vzdrževanja, pri katerih so „roke izven naprave“.
– Vzdrževalna postaja z vdelanim napajalnim gradnikom kot rezervnim delom.
– Možnost preskusa UPS-a in akumulatorjev brez obremenitve pri izvajanju dejavnosti vzdrževanja.
Tehnične lastnosti
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Izkoristek v načinu dvojne pretvorbe | do 97,1 % – potrdilo zunanje ustanove (TÜV) | ||||
| Izkoristek v načinu pametne pretvorbe | do 99,1 % – potrdilo zunanje ustanove (TÜV) | ||||
| Možnost vzporedne vezave | do 4 enote | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Nazivna vhodna napetost | 380–400–415 V, 3 faze ali 3 faze + N | ||||
| Toleranca vhodne napetosti | 200 - 480V | ||||
| Giriş bağlantısı | Ortak veya ayrı / üst veya alt | ||||
| Vhodni priključek | skupni ali ločeni/zgoraj ali spodaj | ||||
| Frekvenčno območje | 50/60 Hz ± 10 % | ||||
| Vhodni faktor moči/THDi | > 0.99 / < 1,5% pri polni obremenitvi | ||||
| Vklop na generatorju | linearno naraščanje, 1–1000 A/s | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Nominal çıkış gerilimi | 400V (380 / 415) 3 faz veya 3 faz+N | ||||
| Nazivna izhodna napetost | 400 V (380/415), 3 faze ali 3 faze + N | ||||
| Frekvenčno območje | 50/60 Hz ± 0,01 % (prosto delovanje) | ||||
| Napetostna regulacija | ± 1 % v ustaljenem stanju | ||||
| Popačenje izhodne napetosti (THDv) | < %1 | ||||
| Kakovost izhodne napetosti (spreminjanje obremenitve 0–100 %) | skladno z IEC 62040-3, razred 1 (VFI-SS-111) | ||||
| Preobremenitvena zmogljivost razsmernika (pri nazivnih pogojih) | 110 %: 1 h/125 %: 10 min/144 %: 1 min | 110 %: 1 h/125 %: 10 min/150 %: 1 min | |||
| Preobremenitvena zmogljivost obvoda (pri nazivnih pogojih) | 110 %: neprekinjeno/125 %: 10 min/150 %: 1 min | ||||
| Kratkostična zmogljivost razsmernika | do 3230 A | do 4090 A | |||
| Kratkostična selektivnost obvoda | arhitektura brez varovalke | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Vrsta baterije – 2 vodnika (+/–) | VRLA/litij-ionska | ||||
| Območje napetosti baterije | do 700V | ||||
| Zmogljivost za priključitev baterij | do 10 nizov (brez dodatne omare) | ||||
| Komunikacija z litij-ionsko baterijo | Modbus TCP/suhi kontakt | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Delovna temperatura | 0 - 40° C | ||||
| Zračna vlažnost | 0 -95%, brez kondenzacije | ||||
| Pretok zraka | od spredaj navzgor | ||||
| Dovoljena nadmorska višina brez zmanjšanja zmogljivosti | 1000 m | ||||
| Privzeti razred zaščite | IP20 | ||||
| Potresni razred | območje 2/območje 4 (dodatna oprema) | ||||
| Barva ogrodja | RAL 7016 | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Varnost | IEC/EN 62040-1 | ||||
| Elektromagnetna združljivost | IEC/EN 62040-2 | ||||
| Zmogljivost | IEC/EN 62040-3 | ||||
| Nazivna moč sistema UPS (35 °C) | 1 000 kVA/kW | 1 200 kVA/kW | |||
|---|---|---|---|---|---|
| Mere sistema UPS (Š x G x V) | 2625 x 1000 x 2005 mm | 3003 x 1000 x 2005 mm | |||
| Masa | 2600 kg | 3200 kg | |||
| Proste razdalje | prosta razdalja za vgradnjo in vzdrževanje zadaj ter na straneh ni potrebna | ||||
Dopolnilna storitev
Električne možnosti
– Stikala za vhod, izhod in vzdrževalni by-pass
– Komplet PEN za sistem ozemljitve TN-C
– Ojačen polnilnik akumulatorjev
– Prožilni komplet za zaščito akumulatorjev
– Način PAMETNE PRETVORBE
– Vračanje kapacitete akumulatorja (BCR)
– Sinhronizacijski sistem ACS
– Hladni zagon
– Vzdrževalna postaja z rezervnim gradnikom za pretvorbo energije
– Napredno upravljanje motornih agregatov
Standardne komunikacijske funkcije
– Uporabniku prijazen 7-palčni večjezični barvni grafični zaslon na dotik.
– Vrata USB za prenos poročila UPS-a in dnevniške datoteke.
– Ethernetni priključek za servisiranje.
Komunikacijske možnosti
– Vmesnik s prostimi kontakti (prilagodljivi popolnoma mehanski kontakti)
– MODBUS RTU RS485 ali TCP
– Vmesnik BACnet/IP
– NET VISION: profesionalni ethernetni vmesnik za splet/SNMP za varen nadzor UPS-ja in daljinsko samodejno zaustavitev
– NET VISION EMD: tipalo temperature in vlage v okolju z 2 vhodoma
– Nadzorna programska oprema Remote View Pro
– Oddaljeni zaslon na dotik
Okoljski podatki
Do 99,1-% učinkovitost in več kot 350 MWh letnega prihranka z načinom pametne pretvorbe.
Trpežna 20-letna zasnova.
Storitve z nizkimi emisijami ogljika za manjše število posredovanj na mestu uporabe.
Skladno z direktivo RoHS
PEP ecopassport® na voljo
