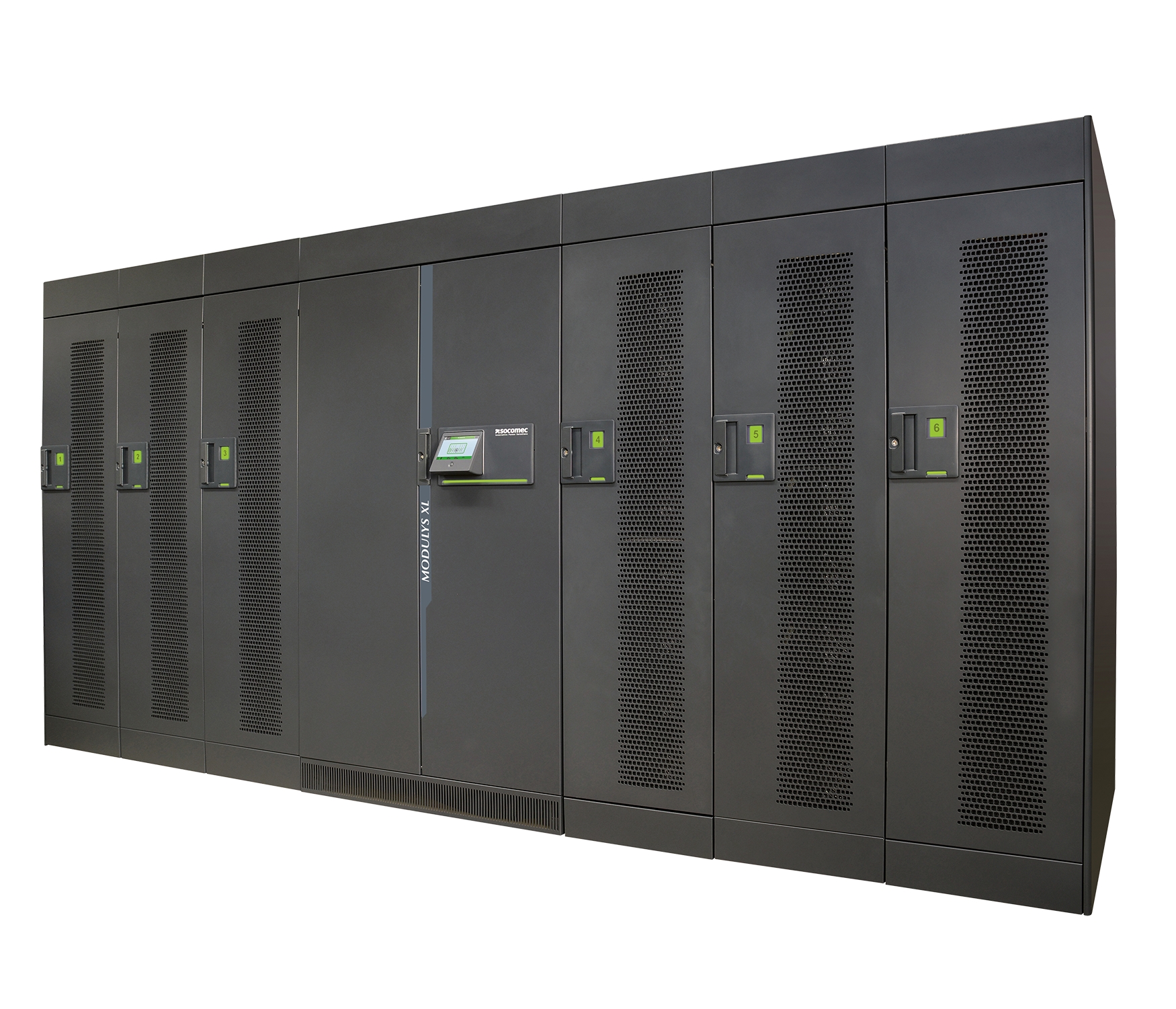

MODULYS XL je modularen UPS, ki temelji na 200-kW napajalnih modulih. Napajanje ene enote UPS je mogoče povečati do 1200 kW, sistem pa lahko vključuje do 4 paralelno vezane enote. Inovativni koncept naprave MODULYS XL omogoča stalno zaščito porabnikov v on-line načinu – z odzivom na povečanje števila porabnikov ali z upravljanjem vseh vidikov življenjskega cikla sistema – varno in izredno hitro.
MODULYS XL je povezan z množico prilagojenih storitev in zagotavlja neprekosljivo razpoložljivost in prilagodljivost za izpolnjevanje zahtev današnjih izjemno pomembnih aplikacij.
Skladnost s standardi
– IEC/EN 62040-1, IEC/EN 62040-2, IEC/EN 62040-3, IEC/EN 62040-4
– CE
– EAC
Prednosti
3 standardni gradniki za vaš lastni sistem
– Konfiguracije UPS-a, ki temeljijo na 3 standardnih gradnikih, zagotavljajo preprostejšo namestitev.
– Ponovljiva in standardna sredstva za skladnost z zahtevami za različne konfiguracije in arhitekture.
– Prilagodljivo število praznih napajalnih rež za prilagoditev različnim potrebam nadgradnje in redundance.
– Popolna prilagoditev UPS-a brez spreminjanja osnovnih standardnih gradnikov.
– Kakovost, preprosta zgradba in enostavno delovanje.
Priklop v 5 minutah
– Napajalni modul lahko doda ali odstrani ena oseba v samo 5 minutah.
– Preprosta in varna priključitev napajalnega modula: napeljava napajalnih oz. komunikacijskih kablov ni potrebna.
– Porabniki so med nadgradnjo napajanja ali menjavo modula povsem zaščiteni.
– Postopek hitre nadgradnje in menjave v korakih po 200 kW omogoča prihranek časa in optimizacijo stroškov.
– Samodejna konfiguracija in testiranje napajalnega modula pred vzpostavitvijo povezave.
– Samodejna prilagoditev vdelane programske opreme.
– Ko je potrebna dodatna kapaciteta, ni nobenih stroškov za predelavo napeljave.
– Povezava napajalnega modula brez napetosti preprečuje nastajanje električnih oblokov ob priklopu in odklopu.
Varno in preprosto uvajanje
– Posebej zasnovano za odpravljanje nepričakovanih napak pri namestitvi.
– Preprosta namestitev napajalnih rež in popolna poravnava tudi na neravnih tleh.
– Napajalne reže s predhodno načrtovanimi vgrajenimi zbiralkami za hitre, enostavne in brezhibne povezave.
– Namestitev s polnim dostopom s sprednje strani omogoča, da je UPS mogoče namestiti ob steni.
– Napajalne reže, ki se nastavijo med namestitvijo, so pripravljene za prihodnje vtične napajalne module.
– Varno in preprosto rokovanje z napajalnimi moduli.
– Celovit test ogrevanja sistema med zagonom brez potrebne zunanje polnilne postaje.
Hkratno vzdrževanje brez tveganj
– Hkratno vzdrževanje vseh delov.
– Varno vzdrževanje napajalnega modula izven delujočega sistema.
– Tako napajalne module kot statični by-pass je mogoče vzdrževati, porabniki pa ostanejo povsem zaščiteni v načinu dvojne pretvorbe energije.
– Brez vzdrževanja, servisiranja in popravil na mestu uporabe, ki bi lahko ogrožala delujoči sistem.
– Napajalni moduli in podsklopi, ki jih je mogoče popolnoma odstraniti, in celovit dostop do vseh delov znižujejo srednji čas do popravila.
– Vgrajena orodja za izvajanje izčrpnega testa pred delovanjem po vzdrževanju modula.
Aplikacije
- Dátové centrum - dostupnosť servera
- Dátové centrum - dostupnosť telekomunikačnej infraštruktúry
Tehnične lastnosti
| Enota UPS | |
|---|---|
| Nazivna moč močnostne enote | 200 kVA/kW |
| Nazivna moč enote | 200–1200 kVA/kW |
| Število močnostnih enot | 1–6 |
| Število močnostnih priključkov | 1–6 |
| Število enot na sistem | do 4 vzporedne enote |
| Redundantna konfiguracija | N + x |
| Vhod usmernika | |
|---|---|
| Napetost | 400 V, 3 faze (200–480 V(1)) |
| Frekvenca | 50/60 Hz ± 5 Hz |
| Faktor moči/THDI | > 0,99/< 2,5 %(2) |
| Izhod | |
|---|---|
| Faktor moči | 1 (po IEC/EN 62040-3) |
| Napetost | 400 V, 3 faze + N (nastavljivo 380/415 V) |
| Frekvenca | 50/60 Hz (nastavljivo) ± 0,01 Hz – prosti tek |
| Popačenje napetosti (med fazami) | ThdU < 1,5 % (linearni porabniki) |
| Obvod | |
|---|---|
| Napetost | nazivna izhodna napetost ± 15 % (nastavljivo) |
| Frekvenca | nazivna izhodna frekvenca ± 5 Hz (nastavljivo za združljivost z generatorjem) |
| Močnostno vozlišče | |
|---|---|
| Mere, Š x G x V (mm) | 1200 x 975 x 2120 |
| Masa (kg) | 750 |
| Močnostni priključek | |
|---|---|
| Mere, Š x G x V (mm) | 550 x 975 x 2120 |
| Masa (kg) | 130 |
| Močnostna enota | |
|---|---|
| Mere, Š x G x V (mm) | 500 x 950 x 1940 |
| Masa (kg) | 450 |
| Vrsta | možnost priključitve/zamenjave med delovanjem |
| MTBF | 1.000.000 ur |
| Izkoristek v načinu z dvojno pretvorbo | do 97 % |
| Okolje | |
|---|---|
| Delovna temperatura okolja | od 0 do 40 °C |
| Relativna zračna vlažnost | 0–95 %, brez kondenzacije |
| Največja dovoljena nadmorska višina | 1000 m brez zmanjšanja zmogljivosti |
| Hrupnost na 1 m | < 75 dBA |
| Kratkostična trdnost (Icw) | 100 kA, simetrično |
| Standardi | |
|---|---|
| Varnost | IEC/EN 62040-1 |
| Elektromagnetna združljivost | IEC/EN 62040-2 |
| Zmogljivost | IEC/EN 62040-3 |
| Okolje | IEC/EN 62040-4 |
| Deklaracija izdelka | CE, EAC |
(1) Pri izpolnjenih pogojih.
(2) Pri nazivni napetosti in vhodni vrednosti THDV < 1 %.
Dopolnilna storitev
Električne možnosti
– Stikala vzdrževalnega by-passa za vhod, izhod in vzdrževanje.
– Komplet s 3-žičnim by-passom in distribucijo izhodov.
– Komplet PEN za sistem ozemljitve TN-C.
– 4-žični usmernik (komplet za nevtralno povezavo).
– Akumulatorji za skupno uporabo (1, 2 ali 3 na enoto).
– Izboljšan polnilnik akumulatorjev.
– Komplet za proženje akumulatorjev.
– Komplet za paralelizacijo enot.
– Redundantno napajanje elektronike.
– Vračanje energije v akumulatorje (BCR).
– Sinhronizacijski sistem ACS.
– Hladen zagon.
– Pokrov zgoraj.
Standardne komunikacijske funkcije
– Uporabniku prijazen 7-palčni večjezični barvni grafični zaslon na dotik (napajalno vozlišče).
– Tribarvni zaslon s številko, ki označuje stanje napajalnega modula (napajalna reža).
– 2 reži za komunikacijske možnosti.
– Vrata USB za prenos poročila in dnevniških datotek UPS-a.
– Ethernetni priključek za servisiranje.
Komunikacijske možnosti
– Vmesnik s prostimi kontakti (prilagodljivi popolnoma mehanski stiki).
– MODBUS RTU RS485 ali MODBUS TCP.
– Prehod PROFIBUS/PROFINET.
– Vmesnik BACnet/IP.
– NET VISION: profesionalni vmesnik za ethernet (WEB/SNMP) za varen nadzor UPS-a in daljinsko samodejno zaustavitev operacijskih sistemov.
– Programska oprema za nadzor REMOTE VIEW PRO.
– Prehod IoT za storitve podjetja Socomec v oblaku in mobilna aplikacija SoLive UPS.
– Oddaljeni zaslon na dotik.
– Dodatna razširitev z režami za komunikacijo.
